型號
|

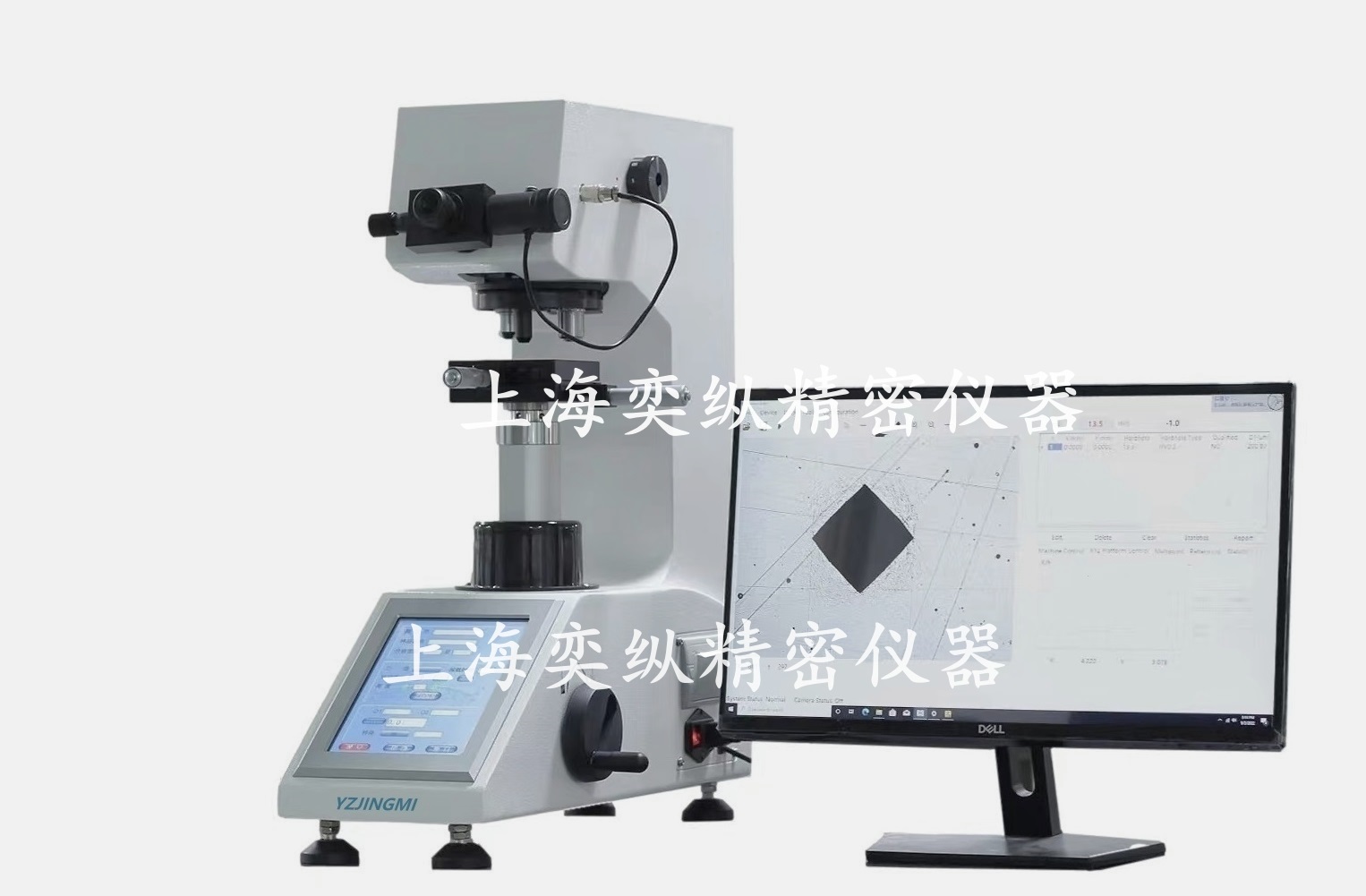

YZHV-1ZP（自動轉塔, 內置式500萬像素高清攝像機）
|
|
試驗力
|
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、
200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
|
|
加荷方式
|
程控自動加荷（自動加載）,自動保荷，自動卸荷
|
|
保荷時間
|
0–99s
|
|
硬度測量范圍
|
5–4000HV
|
|
光學總放大倍率
|
高清物鏡: 40x， 10x，數字測微目鏡: 10x（可根據客戶需求選購15x）
光學放大倍率: 400x（標配，測量模式）; 600X（需選購，測量模式）
光學放大倍率：100x（標配，觀察模式和測量模式）
在電腦顯示器上的總放大倍率高達1000~1600X
|
|
最小檢測分辨率
|
0.01μm（高分辨率系統）
|
|

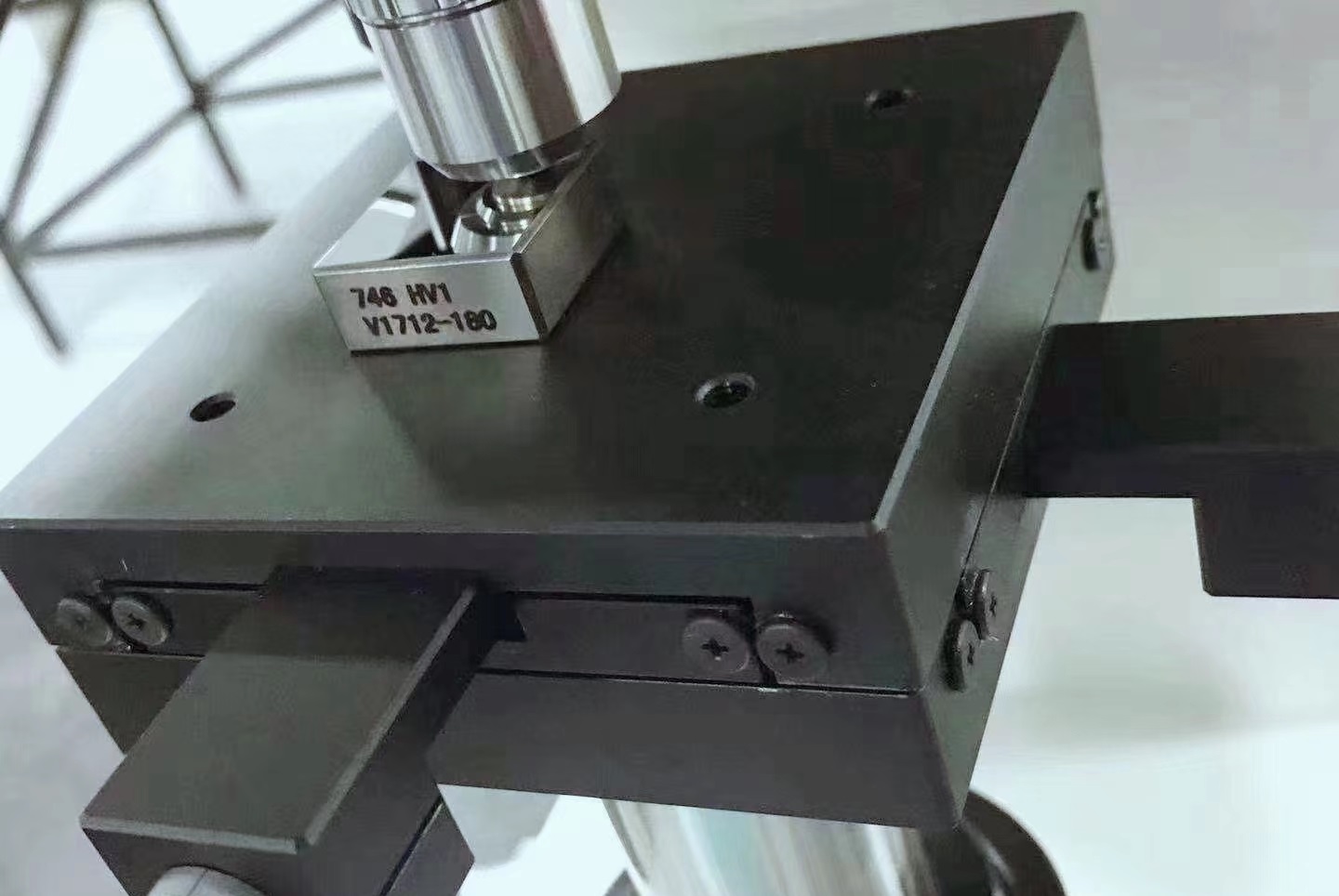

X-Y測試臺
|
尺寸：100×100mm 最大移動：25×25 mm
標配最小讀數：0.01mm
（可選購0.001mm數字式X軸試臺，檢測滲碳層可自動輸入軟件程序）
|
|
光路切換
|
雙光通道（測量/攝影切換）
|
|
硬度測量方式
|
用電腦軟件測量，也可用測微目鏡測量（雙通道系統）
|
|
測量軟件及數據輸出
|
顯示：試驗力，保荷時間，D1, D2, HV硬度值，HK硬度值，最大值、最小值、平均值，方差，標準差，Cp，Cpk，自動轉換HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T等換算值，可輸出壓痕圖像，硬度梯度曲線圖等，可選用硬度標準塊對硬度值進行精確校準。
|
|
硬度測量軟件優勢
|
*在電腦上，可通過鼠標控制試驗力自動切換，無需手動切換試驗力

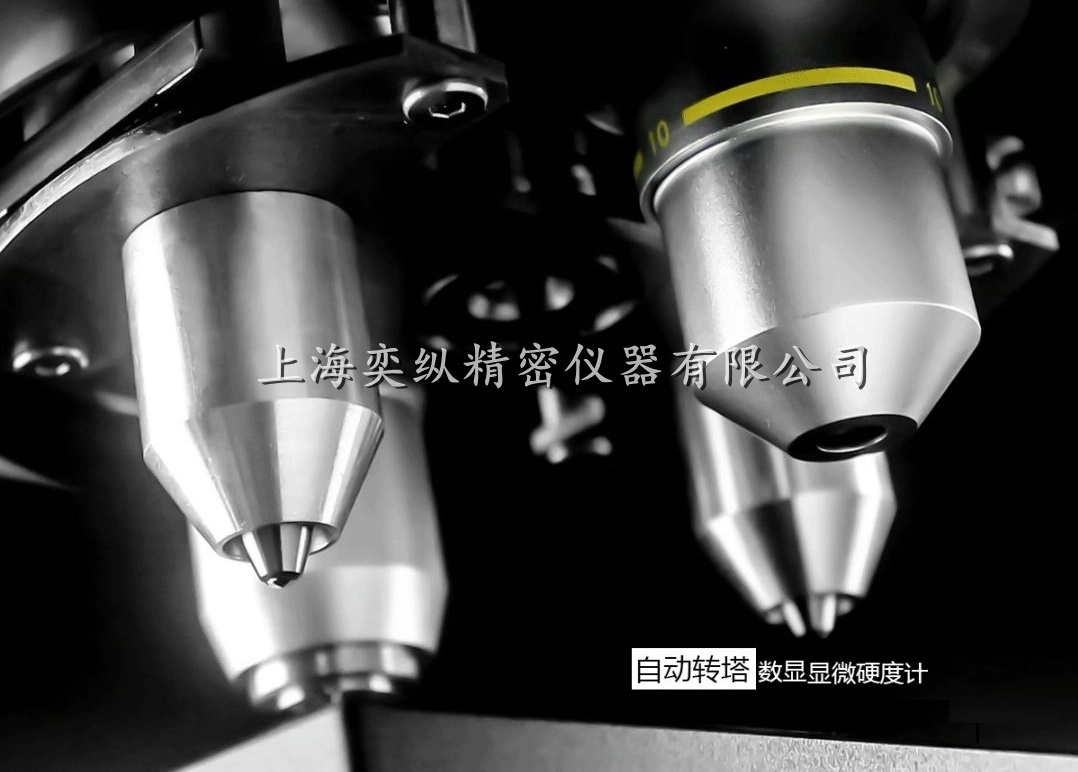

*在電腦上，可通過鼠標控制壓頭和物鏡自動轉塔切換（自動轉塔）
*在電腦上，可通過鼠標控制光源亮度自由調節，自動調光
*內置式500萬像素工業級高清CCD攝像機，內置式攝像機，高清晰成像
*可根據客戶需求，選購一機雙壓頭系統（HV顯微維氏和HK努氏）
*軟件可進行二維幾何尺寸測量，如長度、寬度、厚度、角度尺寸測量
|
|
被測試件最大高度
|
100mm
|
|
執行標準(或參照)
|
中國國家標準 GB/T 4340國際標準ISO 6507 ， ASTM_E92
|
|
壓頭至機壁距離
|
130mm
|
|
電源
|
220 VAC, 50/60 Hz
|
|
尺寸
|
約540*260*650mm
|
|
重量
|
約50kg
|

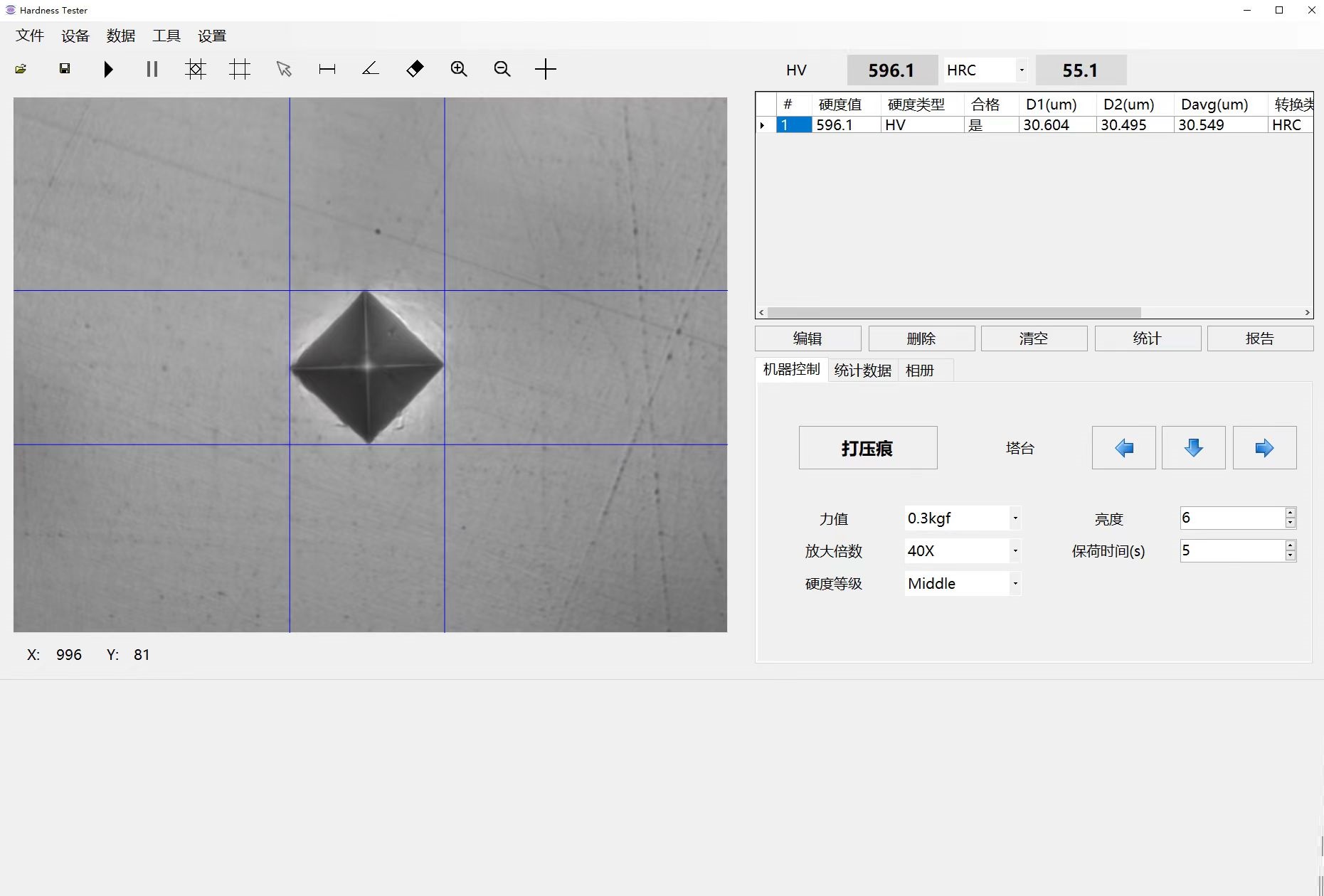

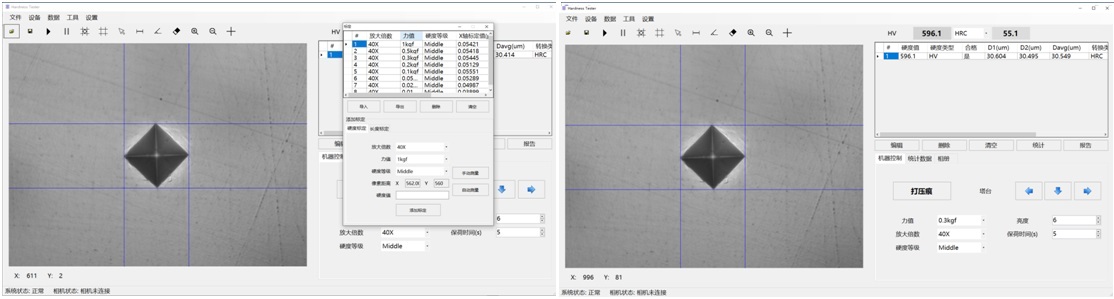

上海奕縱精密YZHV顯微維氏圖像硬度控制測量軟件介紹：
1、YZHV軟件測量系統可與維氏/顯微硬度計配套，電腦可自動控制硬度計，如：電腦軟件可控制自動轉塔臺、電腦軟件控制電動切換載荷（試驗力），電腦軟件控制調節光源亮度，
2、圖像清晰，壓痕通過軟件測量,可以生成硬度層深分布曲線;

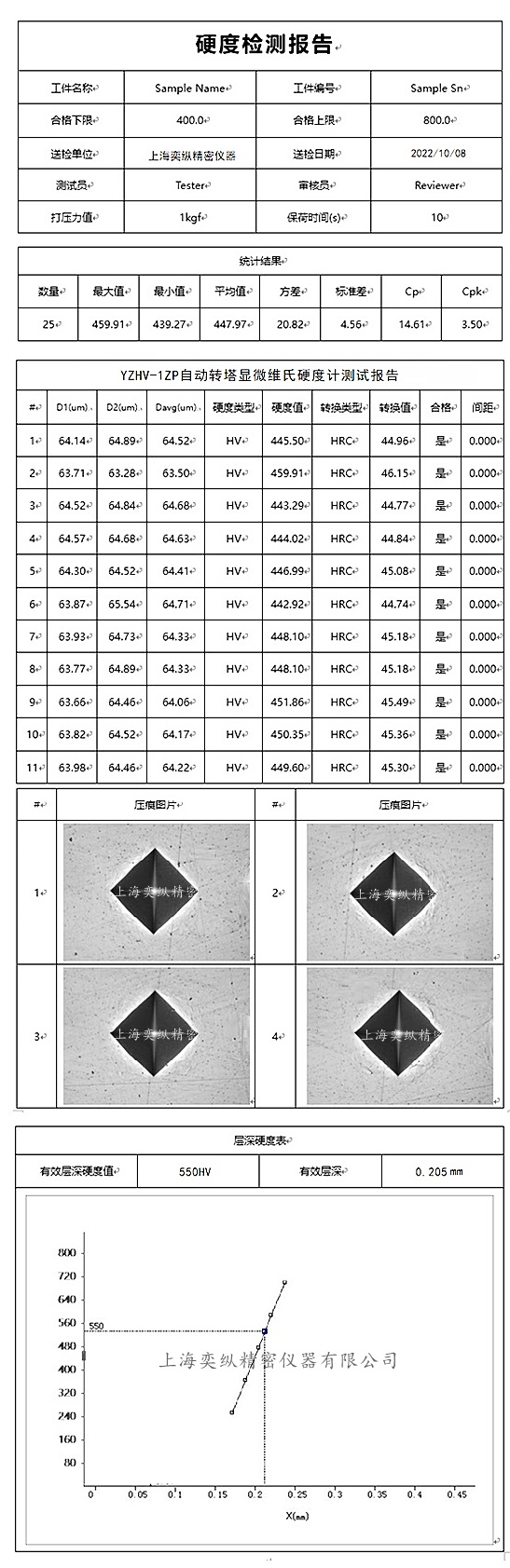

3、自動生成測試報告，可打印輸出報告，采用測微尺或硬度塊標定，可自動標定；
4、硬度按國標和ASTM轉換成其他硬度；硬度值統計及硬度超出報警；
5、試驗報告可用戶定制，所有試驗數據永遠保存，便于歷史查詢。
6、自動統計測量的當前硬度值、最大值、最小值、平均值、標準差，方差, Cp, Cpk等指標。
