肖氏硬度計的組成結構和幾種常見類型
一，肖氏硬度計的測量指示機構可以氏標盤指針式，也可以是數字顯示式。目前主流的是數顯肖氏硬度計。例如上海奕縱精密儀器有限公司生產的YZHS-115D數顯肖氏硬度計，指針式肖氏硬度計是70年代初使用使用的比價多，自2000年以來我們研發了數顯紅外感應型肖氏硬度計以來，在石墨行業，礦石行業，電動工具碳刷電刷樣品上，被廣泛被應用。指針式肖氏硬度計采用的是通過表盤指示器讀取沖頭彈性回跳后反映出的肖氏硬度值。當沖頭回跳后，齒條桿帶動齒輪轉動，和齒輪同軸的指針也轉動，轉動角度的大小即反映出肖氏硬度值的高度。最終從表盤中讀取肖氏硬度值。金剛石沖擊頭的運動機構是硬度計的主體一部分，運動裝置由套筒體、齒條、手輪裝置等組成。金剛石沖擊頭，是采用人制造金剛石制造而成，堅固耐用，它的運動是通過手把的轉動帶齒條，隨著齒條鎖套的下降將掛鉤撐開，沖頭自由下落打擊試樣表面后回跳一定高度讀取硬度值。機座也稱試臺裝置是肖氏硬度計的支承部分，和提供基準。它由機座、工作臺，水平跑，拖把等部件組成，機座上有兩個水平調節螺釘供調整硬度計整機水平用?；捎脙?yōu)質金屬材料鑄造而成，表面噴涂工藝處理，試臺采用精密軸承鋼研磨拋光處理而成。所以肖氏硬度計的整體基準平面度要求是比較高的。沖頭組由沖頭、滾珠套、支承套、套管等組成。肖氏硬度計配套有面試臺，大V型塊，小V型塊，標準硬度塊組成。其中大型V型塊適用于測試大型軋輥，大型圓柱面工件，重量30kg 以上的工件。小V型塊適合測量小圓柱體試樣，直徑一般在10-35mm范圍。
二、肖氏硬度計結構上的組成特點：

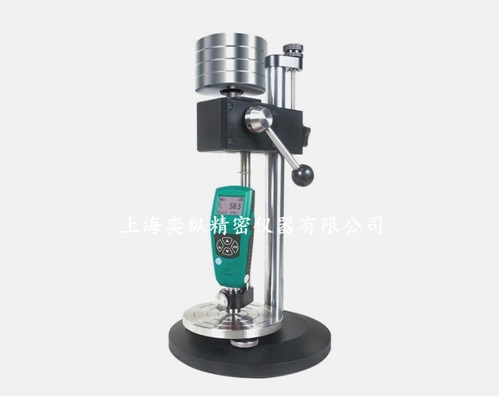

肖氏硬度計,這里以我們YZHS-115D數顯肖氏硬度計為例，它氏由計測筒和電測系統兩大部分組成。計測筒由沖頭、沖頭的懸掛及釋放機構、沖頭的導向裝置及測定沖頭反彈高度的信號傳感器裝置組成。它不同于機械型的主要之處，是高精密傳感器收集反彈高度所對應的時間信號，利用反彈高度微小差異對應以毫秒計的時間差異，傳感器將獲得的高精度時間差異信息輸入微處理器，經處理后至液晶顯示器反映出HSD硬度值。指針式肖氏硬度計，例如型號YZHS-100D也是利用動勢能轉換原理，采用沖擊速度與回彈速度之比來標定肖氏硬度值。還有另外一種肖氏硬度計就是采用沖擊回彈原理的里氏硬度計轉換而成的。直接測量單位氏HLD或HLG等標尺表示，然后經過換算關系，轉稱HSD肖氏硬度計的數值。以上三種肖氏硬度計，使用范圍不一樣，YZHS-115D數顯肖氏硬度計經精度更為準確，它是不需要換算的，測試一個樣品只需要幾秒，速度快速，測量穩定性好，重復性優良。
