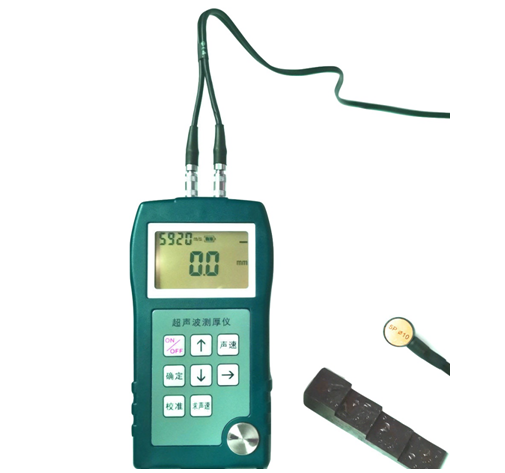

超聲波測厚儀內部測量程序和測量誤差分析
超聲波測厚儀軟件是采用 C 語言來開發程序的，超聲波測厚儀硬件系統開機后，進行初始化操作步驟，當按下確定按鍵以后，在啟動發射脈沖前，需 要提前大概 3． 75 ms，對計數器清零操作; 提前大概 2.5ms左右，啟動晶振，在 380 μs 后關閉脈沖，在發射電路的脈沖串發射完畢后，拉低電壓端，連接的是接收電路的芯 片的使能端 A，此操作滯后 4 μs; 超聲波發射電路發射超聲 波后，5 μs 建立閾門脈沖。定時器啟動，檢測到回波信號 后，計數器開始計算，定時器工作此時在方式 1，定時器通 過查詢外部中斷方式來測量回波信號的脈沖寬度。計數器 工作結束后，此時的計數器值為 n，n 為脈沖寬度為 0． 05μs 的一段脈沖的個數，乘以 0．05μs 就是超聲波測厚儀的聲波往返傳播所 使用的時間，計算出測量工件的厚度值后，顯示在液晶顯示屏幕上。
超聲波測厚儀的測量范圍：根據通過計數器的脈沖個數可以計算出被測物的厚 度，同時根據電路的設計也可以計算出測厚儀的測量范圍，以被測物為碳鋼材質試塊為例。測厚儀的測量范圍為 0.15～120mm。超聲波在鋼材里的傳播速度是5900m/s。測試和誤差分析:在實驗測試中選取了 1，1． 5，2，4，6，8，10 mm 7 種不同厚度的鋼板( 鋼中傳播聲速約5 900 m /s) 作為實驗的被測工件。以4 mm鋼材質的厚度測量為例來對實驗結果加以介紹和分析。
超聲波測厚儀的超聲波發射以后，回波信號被超聲波接收探頭接收，波形如 圖 6 所示，由圖可知，回波信號的最高電平為 0.9 V?；夭ㄐ盘柾ㄟ^放大電路的放大、中周電路的選頻后，方波的后沿即為閾門脈沖的后沿。因為超聲波探頭接觸被測工
件時會造成接觸滯后，超聲波在探頭中也會存在延時，同時 電路中其他裝配也會引起滯后，為了得到精確的測厚結果 ，必須對其進行修正，這里修正時間為0.001mm。形成的閾門脈 沖與 22MHz 晶振脈沖信號經過與非門送入計數器。從結論可以得出對不同厚度的鋼板的測量數據與實際值的誤差，基本維持在 ± 0.058mm 以內，在允許的合格范圍，符合超聲波測厚儀的標準要求。
